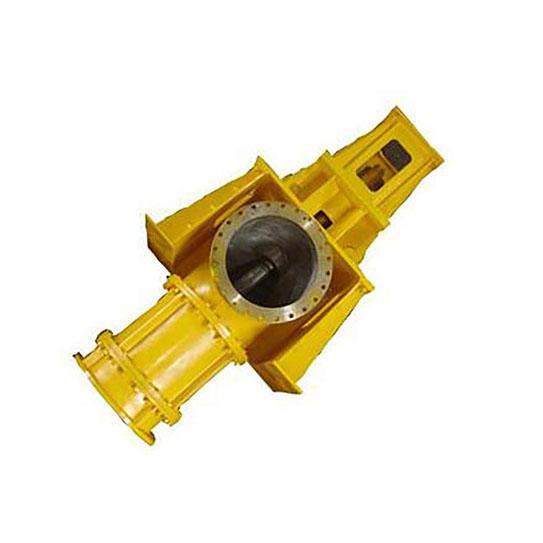

FGL高温熔盐立式轴流泵-耐尔能源装备有限公司

FGL型高温熔盐轴流泵是惠尔泵业公司根据市场需要，利用原有制作立式化工轴流泵及高温熔盐液下泵经验吸收国外同行业技术之优点，攻关开发的新一代节能高温熔盐轴流泵产品。主要用于苯酐、顺酐、均酐、丙烯酸、富马酸、三聚氰胺、制冷剂、铝镁行业等工业流程，以及橡胶、塑料等行业输送钠盐、钾盐、碱类等易结晶的高温液体。

FGL型立式化工轴流泵为单级悬臂式结构，结构合理，抗汽蚀性能好，可靠性高。泵设计压力10bar，输送介质温度为～+120℃。用于大流量、低扬程蒸发循环工位的输送含有固体颗粒的介质，是磷复肥行业定点泵型。

一、FGL轴流泵概述

二、FGL立式轴流泵用途

磷复肥行业：适用于输送含固体颗粒腐蚀性介质，如闪蒸冷却等工位。

化工、制碱、制盐、行业：适用于物料的浓缩循环工位。

造纸、轻工行业：适用于物料的浓缩循环工位。

三、FGL立式轴流泵结构说明

采用导叶体结构，泵抗汽蚀性能好，效率高。

泵转速低，运转平稳可靠。

叶轮与叶轮体配合，在输送磨蚀性物料时，只要更换叶轮和叶轮体即可，从而提高泵体的使用寿命。

可采用直联、皮带或减速机等传动方式。

四、过流部件选材

可选用CD4MCu 、Cr30、304、304L、316、316L、904L（UB-6）、20#合金等材料。

磷肥行业闪蒸冷却工位的叶轮、叶轮体用Cr30材料，泵体用CD4MCu材料。

五、FGL结构示意图

图片关键词

六、性能参数表

泵型号	流量Q	扬程	功率	口径	比转数	转速
(m3/h)	(m3/s)	H(m)	N（KW）	(mm)	ns	n（r/min）
350FGL-70	1210	0.34	7.22	37	350	700	1450
350FGL-100	1188	0.33	4.21	22	350	1000	1450
350FGL-125	1321	0.37	3.56	22	350	1250	1470
500FGL-4	2365	0.66	3.95	45	500		980
500FGL-85	2512	0.70	5.24	55	500	850	980
500FGL-100	2646	0.74	4.65	55	500	1000	980
500FGL-125	2880	0.80	3.5	45	500	1250	980
500FGL-160	2491.2	0.69	2.75	30	500	1600	980
600FGL-70	4032	1.12	6.35	110	600	700	730
600FGL-100	3672	1.02	3.59	55	600	1000	730
600FGL-125	3888	1.08	3.1	75	600	1250	730
700FGL-4	4860	1.35	3.96	95	700		730
700FGL-70	4860	1.35	7.3	155	700	700	730
700FGL-100	4875	1.35	3.2	80	700	1000	585
700FGL-100	6083	1.69	4.99	155	700	1000	730
700FGL-125	4896	1.36	3.6	50	700	1250	730
700FGL-160	5220	1.45	2.78	60	700	1600	730
800FGL-70	6732	1.87	6.36	155	800	700	580
800FGL-100	6090	1.69	3.74	115	800	1000	585
800FGL-125		0.00		80	800	1250	585
800FGL-125	6606	1.84	3.04	95	800	1250	585
900FGL-70	10080	2.80	6.56	250	900	700	485
900FGL-100	11016	3.06	5	260	900	1000	580
900FGL-125	9180	2.55	3.25	130	900	1250	485
